ミラカーボンフレームユニット
 |
上下が固定されているので、水中で有効にはたらきます。また水面に出ないため、景観を損ねません。 |
 |
池、お濠、排水処理施設 |
|
※底泥分解には、フレーム下部に織物状炭素繊維ＣＦＨ−２を取り付けます。
※水深が１．５ｍ以上の場合は、ミラカーボンを深さ方向に接続して設置します。 |

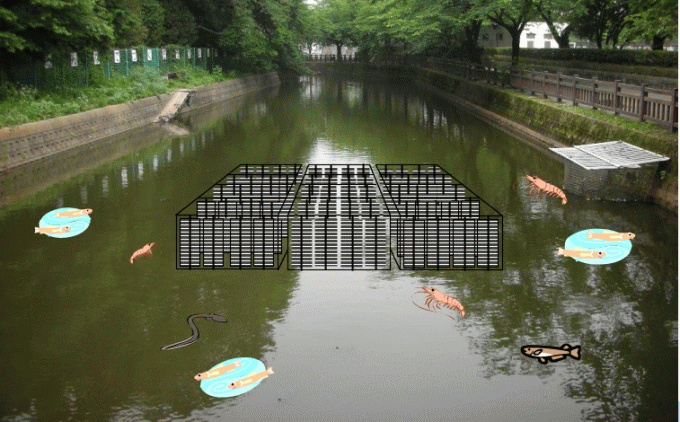

設置例
 |
 |
 |
| 鎌倉市武道館池 |
中国江蘇省蘇州市運河 |
城之内公園お濠設置用ユニット |
ミラカーボンフレームユニット規格
●炭素繊維水質浄化材を鋼製フレームに固定してありますので水中で有効に浄化を行います。
●標準品はＣＦＫ−１ムカデ型ですが、他の浄化材でも対応できますのでお問い合せ下さい。
| 型番 |
ミラカーボン |
浄化材数 |
Ｌ（�弌� |
Ｄ（�弌� |
Ｈ（�弌� |
炭素繊維量（ｇ） |
| FS120SK1-12 |
CFK-1ムカデ型 |
12 |
1,200 |
900 |
750 |
240 |
| FS160SK1-15 |
CFK-1ムカデ型 |
15 |
1,600 |
900 |
750 |
300 |
| FS200SK1-18 |
CFK-1ムカデ型 |
18 |
2,000 |
900 |
750 |
360 |
| FS240SK1-21 |
CFK-1ムカデ型 |
21 |
2,400 |
900 |
750 |
420 |
| FM160SK1-20 |
CFK-1ムカデ型 |
20 |
1,600 |
1,500 |
750 |
400 |
| FM200SK1-24 |
CFK-1ムカデ型 |
24 |
2,000 |
1,500 |
750 |
480 |
| FM240SK1-28 |
CFK-1ムカデ型 |
28 |
2,400 |
1,500 |
750 |
560 |
| FL200SK1-30 |
CFK-1ムカデ型 |
30 |
2,000 |
2,000 |
750 |
600 |
| FL240SK1-36 |
CFK-1ムカデ型 |
35 |
2,400 |
2,000 |
750 |
700 |
|
| Ｓタイプ(1段） |
|
|
| 型番 |
ミラカーボン |
浄化材数 |
Ｌ（�弌� |
Ｄ（�弌� |
Ｈ（�弌� |
炭素繊維量（ｇ） |
| FS120WK1-24 |
CFK-1ムカデ型 |
24 |
1,200 |
900 |
1,400 |
480 |
| FS160WK1-30 |
CFK-1ムカデ型 |
30 |
1,600 |
900 |
1,400 |
600 |
| FS200WK1-36 |
CFK-1ムカデ型 |
36 |
2,000 |
900 |
1,400 |
720 |
| FS240WK1-42 |
CFK-1ムカデ型 |
42 |
2,400 |
900 |
1,400 |
840 |
| FM160WK1-40 |
CFK-1ムカデ型 |
40 |
1,600 |
1,500 |
1,400 |
800 |
| FM200WK1-48 |
CFK-1ムカデ型 |
48 |
2,000 |
1,500 |
1,400 |
960 |
| FM240WK1-56 |
CFK-1ムカデ型 |
56 |
2,400 |
1,500 |
1,400 |
1,120 |
| FL200WK1-60 |
CFK-1ムカデ型 |
60 |
2,000 |
2,000 |
1,400 |
1,200 |
| FL240WK1-72 |
CFK-1ムカデ型 |
70 |
2,400 |
2,000 |
1,400 |
1,400 |
|
| Ｗタイプ(2段） |
|
|
※炭素繊維浄化材３段以上取付タイプも製作可能です。
※仕様、寸法、外観は、改良のため予告無く変更する場合がありますのであらかじめご了承下さい。
※特注寸法、ミラカーボン追加可能ですのでお問い合せ下さい。
|
